技術 ― 微小深穴加工技術TECHNOLOGY - Micro deep hole processing technology
■「微小深穴加工技術」
φ30ミクロン900か所の穴加工⇒φ30ミクロンでは、肉眼では穴が見えません、レーザーポインタなどの直進性のある光は透過します。
微細ドリル加工トルクを測定/グラフ化し微細加工ノウハウを数値化できます。

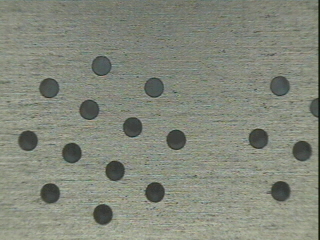

●A6061材にφ500ミクロン
（0.5㎜）の穴あけ
アルマイト加工後の穴公差が±5ミクロンと厳しいモノでした。

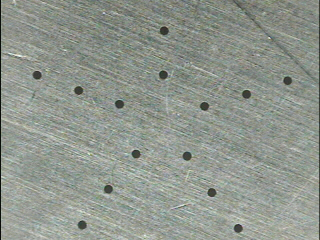

弊社の穴あけ加工は、マイクロドリルを使った加工技術 ⇒写真はφ100ミクロン（0.1㎜）の貫通穴あけ加工品です。材質はSUS316材、板の厚みは800ミクロン（0.8㎜）です。
ステンレス材に微小径の穴を開ける加工技術は、ノウハウの積み重ねが重要な要素となります。

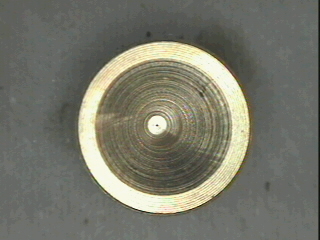

非鉄（黄銅）に微小穴加工 ⇒中心の黒く見える点がソレです。
深い溝の底に、φ1㎜の座グリがしてあります。

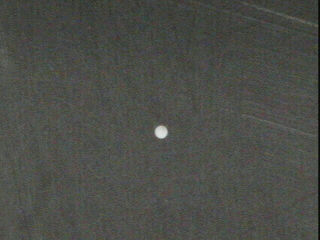

上の写真の拡大 ⇒正解は、φ50ミクロンのバリなし穴加工製品です。

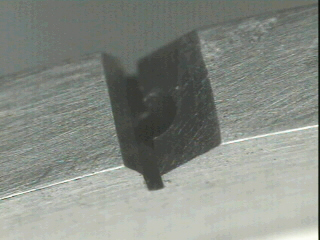

こちらは、鋼材に穴加工と微細加工 ⇒穴径φ600（0.6㎜）ミクロン、溝幅200ミクロン（0.2㎜）です。
バリも完全に除去しております。

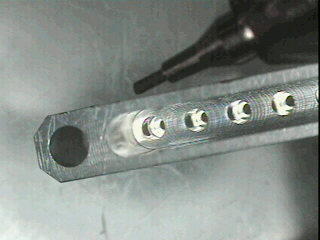

こちらは、アルミノズル部品 ⇒比較のために0.5㎜のシャープペンシルを一緒に撮りました。
深い溝の底に、φ1㎜の座グリがしてあります。
2㎜ｘ3㎜の「微小形状切削加工品」です。光通信・マイクロマシン・その他マイクロ加工市場に通用する技術です。
